SY2800 Tri-Drive Mega-Klasse / 2,6 Meter Ultralange magnetische Entgratpoliermaschine

Produktionspositionierung und ultimative Leistungsfähigkeit: Der SY2800 gilt als ultimatives Flaggschiff der horizontalen hin- und hergehenden Magnetpolierserie und wurde speziell entwickelt, um Oberflächenveredelungsherausforderungen für ultralange Präzisionsstrukturkomponenten über 2,5 Meter zu lösen. Dieses System zielt auf extreme Werkstücke wie Luft- und Raumfahrtstringer, extralange Textilwalzen, große Wärmetauscherbündel und Hochleistungsführungsschienen ab und definiert mit seiner massiven 2700*620-mm-Schleifplattform einen neuen Industriestandard für die integrale Single-Pass-Verarbeitung. Es gewährleistet überlegene Geradheits- und Konsistenzstandards für ultralange Teile beim Entgraten, Kantenrunden und Oberflächenveredeln.
Synchronisierte Tri-Powertrain-Architektur: Um ein gleichmäßiges und robustes Magnetfeld über die massive Spannweite von 2600*500*250 mm zu erzeugen, verfügt der SY2800 über ein bahnbrechendes Tri-Powertrain-System. Eine 12-KW-Antriebsmatrix, die aus drei 4-KW-Motoren in Industriequalität besteht und mit einem Hochstrom-AC380V 50A-Eingang gekoppelt ist, erreicht eine nahtlose lineare Abdeckung der magnetischen kinetischen Energie. Diese „Tri-Core“-Topologie stellt sicher, dass die Schnittintensität des Magnetstiftmediums auch unter der Grenzlast von 80 kg an beiden Enden und in der Mitte des Tanks vollkommen konstant bleibt, wodurch die bei extralangen Geräten üblichen magnetischen Dämpfungsprobleme vollständig gelöst werden.
Zusammengesetzte Flugbahn und Fluidhomogenität: Das System führt eine zusammengesetzte Bewegungslogik aus, die „hochfrequente magnetische Rotation + lineare Translation mit vollem Hub“ kombiniert Das Magnetfeld wird synergetisch durch drei Motoren angetrieben und treibt 20 kg (Standard) Edelstahlstifte in hochfrequenten, langhubigen Hin- und Her-Scanbewegungen innerhalb des 2,6-Meter-Tanks an. Diese dynamische Translationstechnologie eliminiert vollständig „magnetische Hysteresemuster“ oder Schleif-Totzonen, die häufig bei ultralangen Teilen in statischen Magnetfeldern auftreten, und drückt flüssige Medien tief in Rohrbohrungen und komplizierte Profilrillen, um eine gleichmäßige Ra-Reduktion über die gesamte Länge zu gewährleisten.

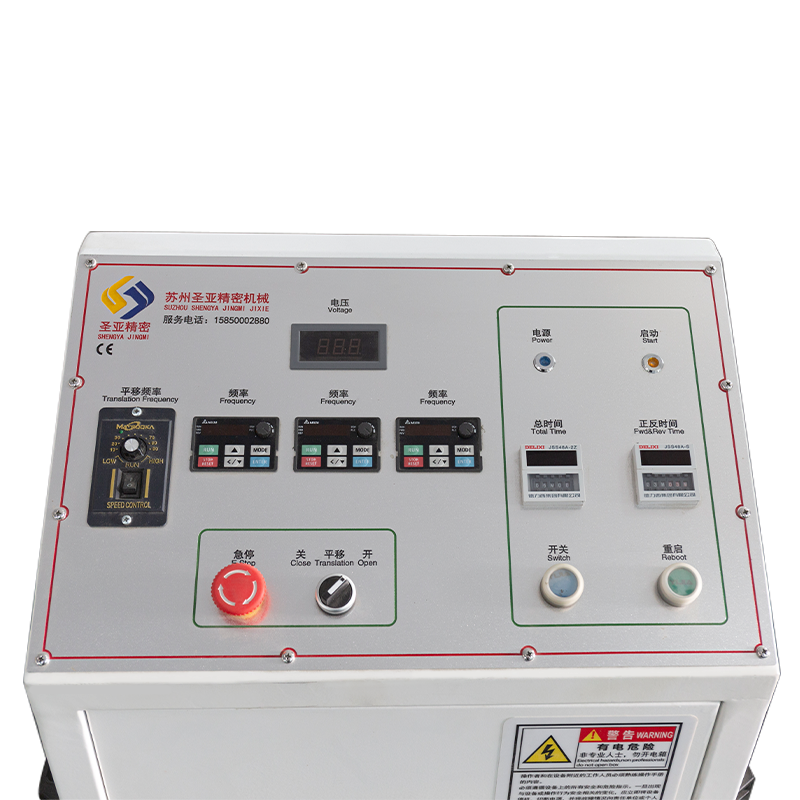

Struktur und Prozessstabilität der Hochleistungsindustrie: Angesichts der immensen physikalischen Abmessungen und der Leistungsabgabe verwendet der SY2800 ein verstärktes Hochleistungsfahrgestell, wodurch sich das Nettomaschinengewicht auf 750 kg erhöht. Diese hochsteife Struktur dämpft effektiv das erhebliche Trägheitsdrehmoment, das während des vollen 12-KW-Leistungsbetriebs und der Langhubverschiebung erzeugt wird, und gewährleistet so ein dynamisches Gleichgewicht über den Drehzahlregelungsbereich von 0-60 Hz. Der dazugehörige unabhängige Präzisionsschaltschrank (550350980 mm) isoliert das elektrische Steuersystem physikalisch von der mechanischen Verarbeitungszone mit hoher Intensität und gewährleistet so langfristige Zuverlässigkeit in rauen Industrieumgebungen.
Industrielle Versorgung der Spitzenklasse: Als Industrieanlage der Spitzenklasse erfüllt der SY2800 die höchsten Spezifikationen der Fabrikversorgung: Er wird standardmäßig mit 20 kg Magnetstiften aus Edelstahl SUS304 und 100 kg spezieller Mahlflüssigkeit geliefert, um den Medienverbrauchsbedarf des Großvolumentanks zu decken. Es wird mit 4 Mahlbehältern (zur Verbesserung der Umstellungseffizienz), 1 Trennsieb und 1 Stiftabscheider geliefert und bietet eine komplette Produktionslösung mit extrem hohem Durchsatz, die es Unternehmen ermöglicht, effiziente Oberflächenbehandlungslinien für ultralange Werkstücke zu bauen.
