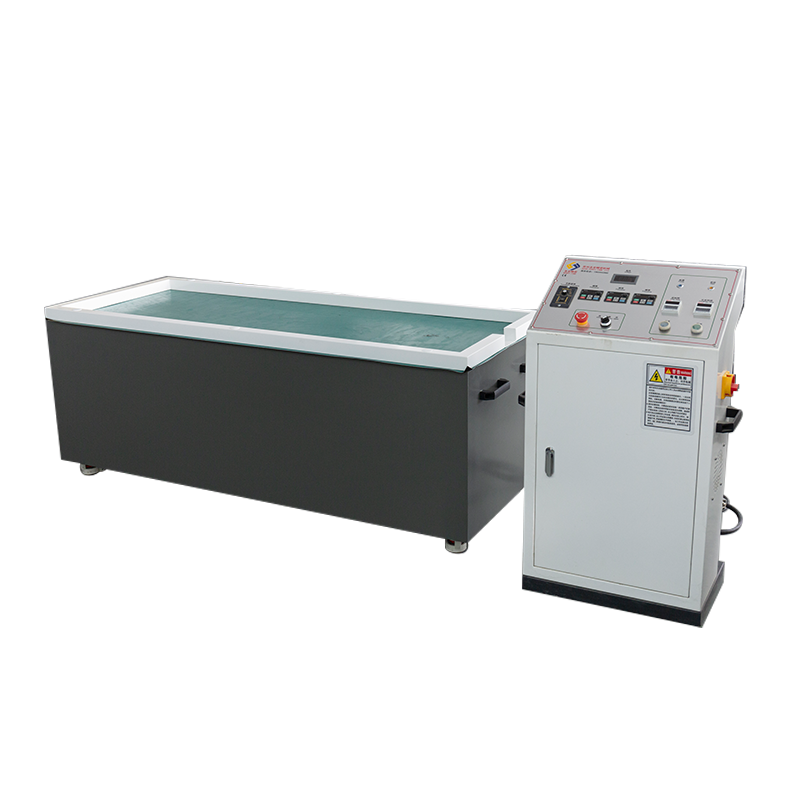

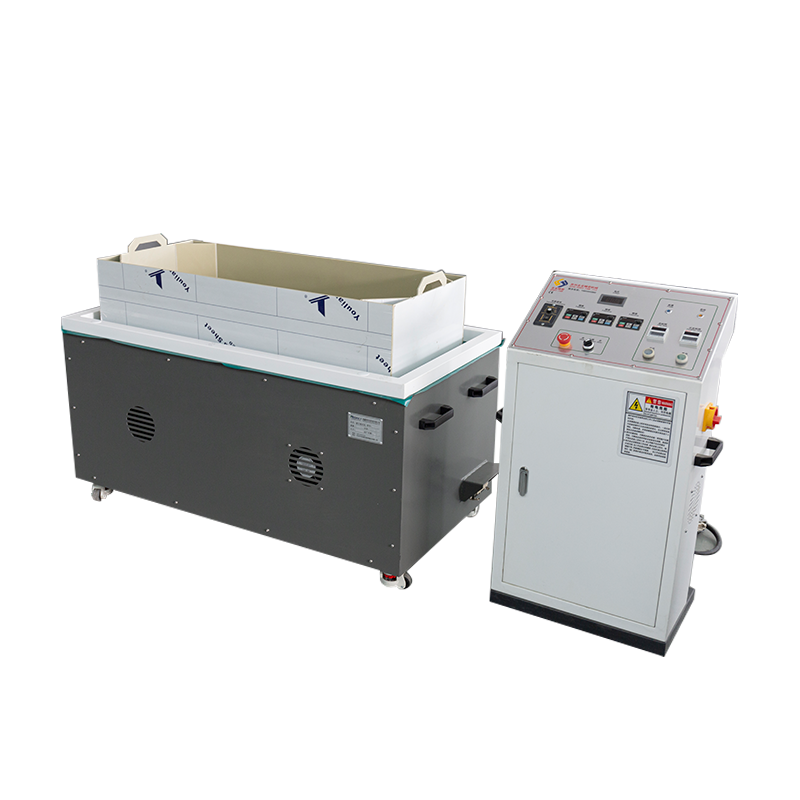

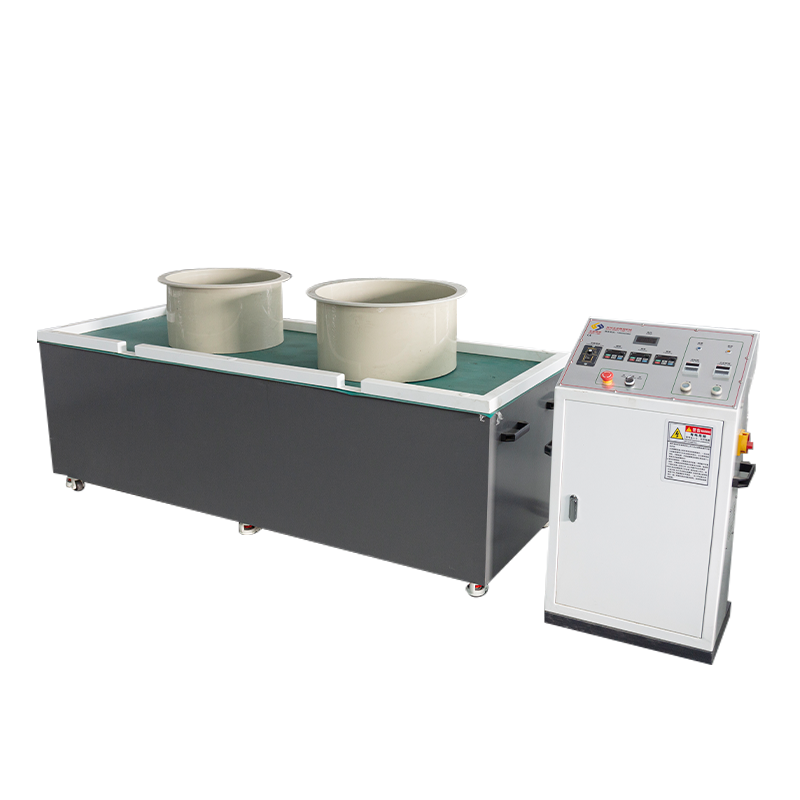

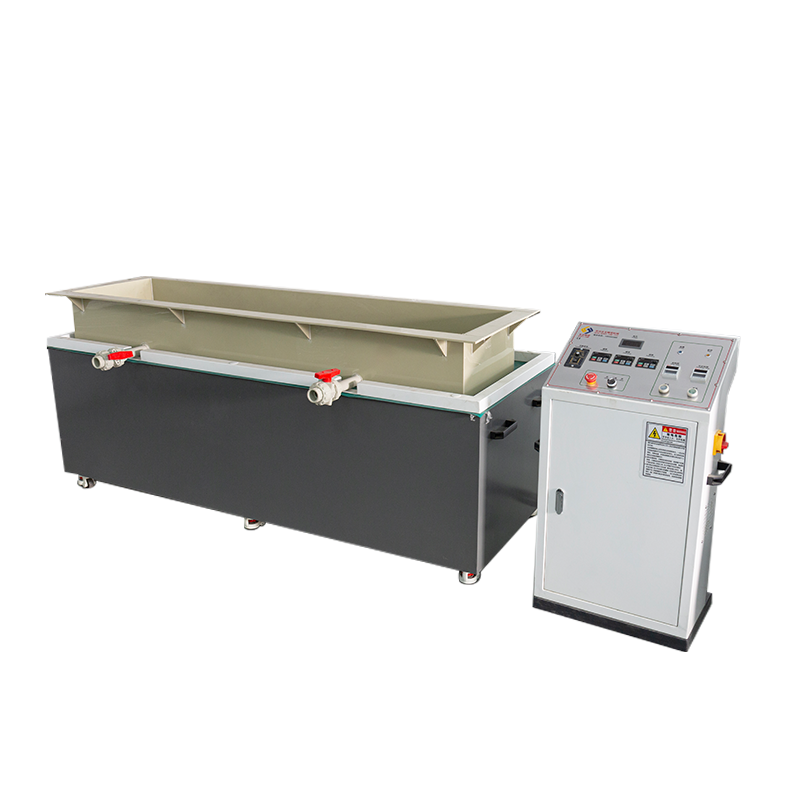

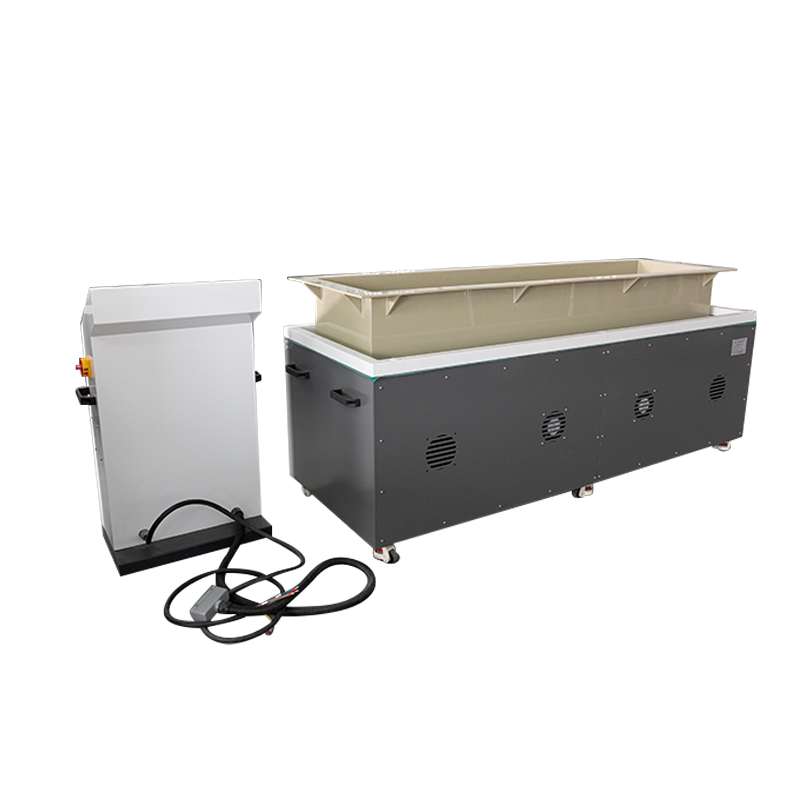

SY2200 Magnetische Entgrat- und Poliermaschine mit Dual-Drive-Mega-Format / 2-Meter-Klasse

Produktionspositionierung und 2-Meter-Klassenfähigkeit: Der SY2200 ist das Flaggschiffmodell mit der größten Verarbeitungsspanne in der horizontalen Hubkolbenserie und wurde speziell für die Oberflächenbehandlung extralanger Präzisionskomponenten bis zur 2-Meter-Klasse entwickelt. Dieses System zielt auf ultralange Teile wie Textilmaschinenwalzen, Luft- und Raumfahrt-Stringer, Präzisionslinearführungen und Wärmetauscherrohre ab und verfügt über eine massive 2100*620 mm Schleifplattform. Es überwindet die räumlichen Einschränkungen herkömmlicher Geräte und ermöglicht das Entgraten, Anfasen und Fertigstellen in einem Durchgang, ohne dass eine segmentierte Verarbeitung erforderlich ist. Dadurch werden die Geradheit und Oberflächenkonsistenz des Werkstücks strikt gewahrt.
Synchronisierte Dual-Powertrain-Architektur: Um die Lastherausforderungen zu bewältigen, die der ultralange Schleifbehälter 2000500250 mm mit sich bringt, verwendet der SY2200 ein Dual-Powertrain-Design mit hoher Redundanz. Eine 8-kW-Antriebsmatrix, die aus zwei 4-kW-Motoren in Industriequalität besteht und mit einem robusten AC380V 32A-Stromeingang gekoppelt ist, erzeugt einen hochdichten, ungedämpften magnetischen Fluss über die gesamte 2-Meter-Spanne. Diese synchronisierte Antriebstechnologie stellt sicher, dass das Magnetstiftmedium auch bei einer vollen Last von 70 kg eine hohe kinetische Schneidenergie beibehält und so Abweichungen bei den Schleifergebnissen zwischen den Enden und der Mitte des langen Tanks wirksam verhindert.
Zusammengesetzte Flugbahn und Fluidhomogenität: Das System führt eine zusammengesetzte Bewegungslogik aus, die „magnetische Hochgeschwindigkeitsrotation + lineare Vollhubübersetzung“ kombiniert Das durch Doppelmotoren synergetische Magnetfeld treibt Edelstahlstifte in einer hin- und hergehenden Abtastbewegung innerhalb des 2-Meter-Tanks an. Durch diese dynamische Translation werden „Stagnationspunkte“ oder „Zebrastreifen“-Markierungen, die auf langen Wellen in statischen Magnetfeldern üblich sind, vollständig eliminiert. Es zwingt das flüssige Medium, tief in Rohrbohrungen und komplizierte Profilrillen einzudringen, wodurch ein totzonenfreies, gleichmäßiges Polieren von innen nach außen erreicht und die Oberflächenrauheitswerte (Ra) erheblich reduziert werden.
Hochleistungsstruktur und Prozessstabilität: Um die enorme Fahrgestellgröße und Nutzlast zu tragen, verfügt der SY2200 über eine verstärkte industrielle Basis, wodurch sich das Nettomaschinengewicht auf fast 600 kg (ca. 590 kg) erhöht. Diese hochsteife Struktur absorbiert effektiv das durch die Translation mit langem Hub erzeugte Trägheitsdrehmoment und gewährleistet so ein dynamisches Gleichgewicht über den Breitbandbetriebsbereich von 0-60 Hz. Ausgestattet mit einem unabhängigen Präzisionskontrollschrank isoliert es das elektrische System physisch von der mechanischen Verarbeitungszone und verbessert so die Störfestigkeit und Haltbarkeit der Ausrüstung in komplexen Fabrikumgebungen weiter.
Schlüsselfertige industrielle Versorgung: Als erstklassige Massenproduktionseinheit erfüllt der SY2200 den höchsten Standard der Fabrikversorgung: Er wird standardmäßig mit 10 kg Magnetstiften aus Edelstahl SUS304 und 100 kg spezieller Mahlflüssigkeit geliefert, um den Medienanforderungen des Großvolumentanks gerecht zu werden. Es wird mit drei Mahlbehältern der 2-Meter-Klasse, einem Trennsieb und einem Stiftabscheider geliefert und bietet eine komplette „schlüsselfertige" Lösung, die es Unternehmen ermöglicht, schnell hocheffiziente Produktionslinien für ultralange Werkstücke aufzubauen.
