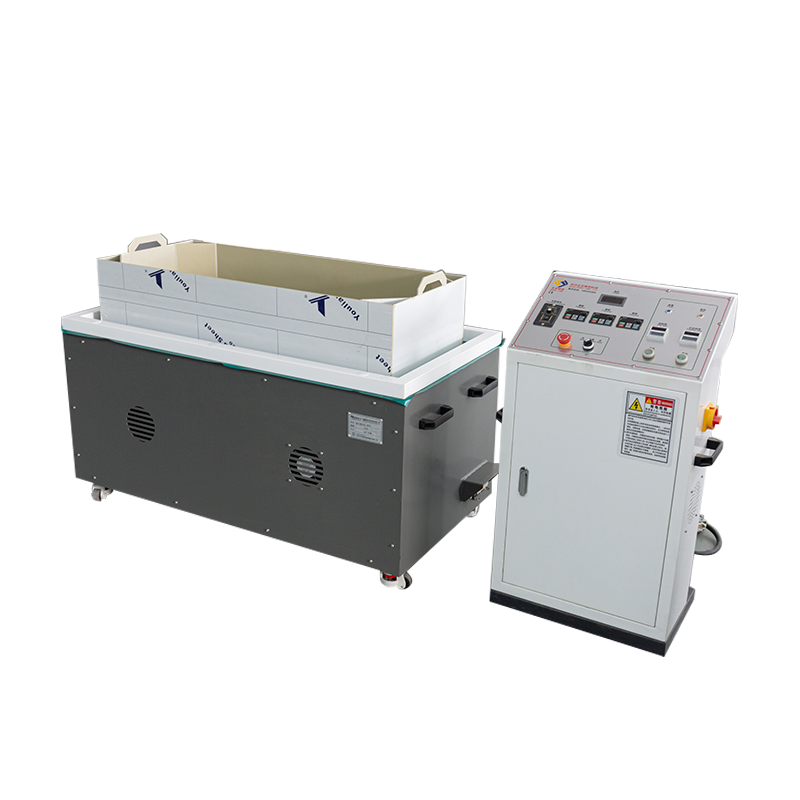

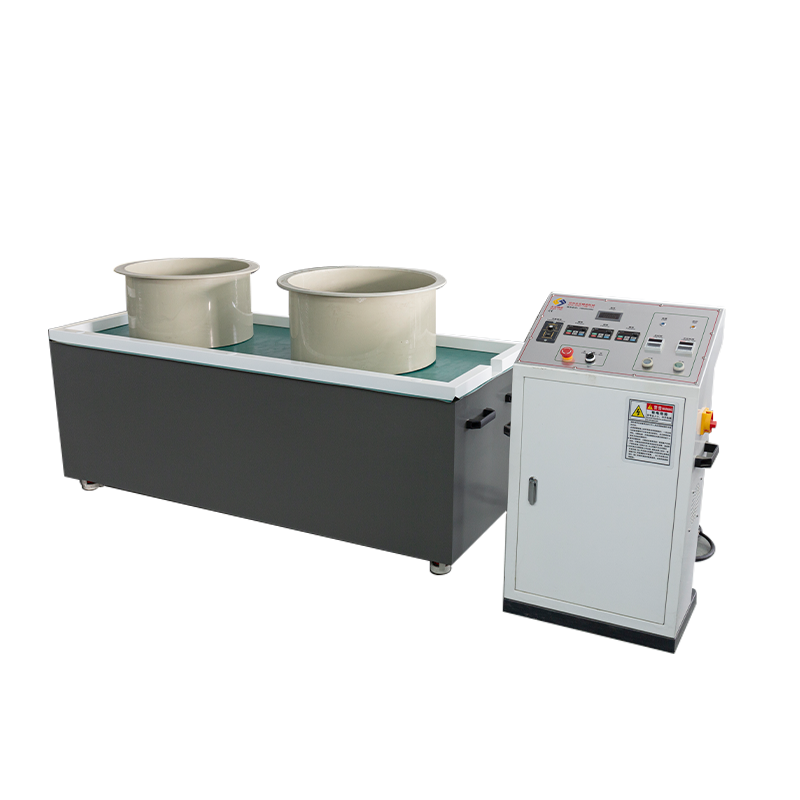

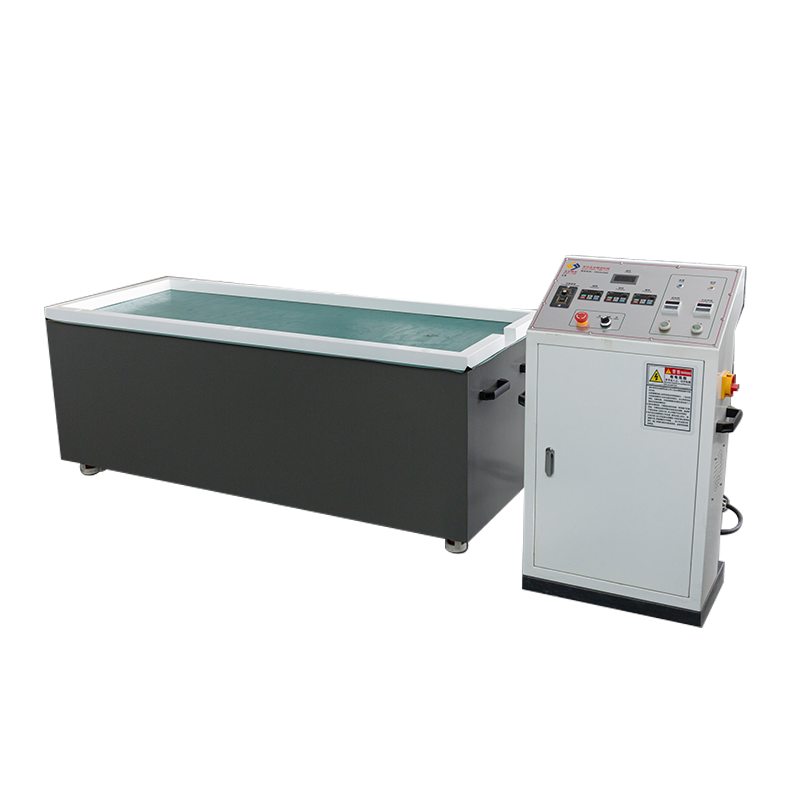

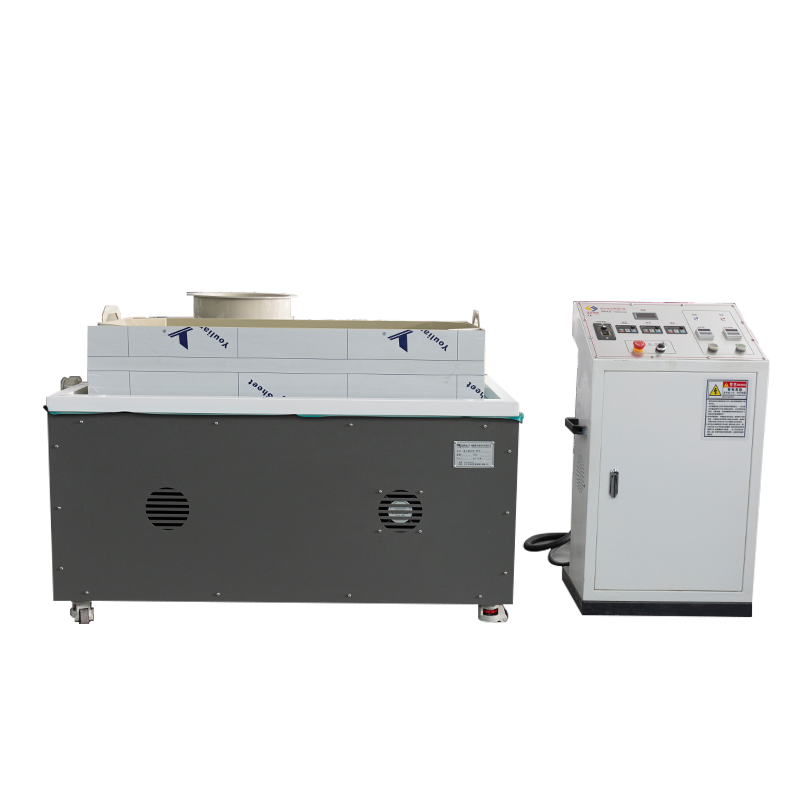

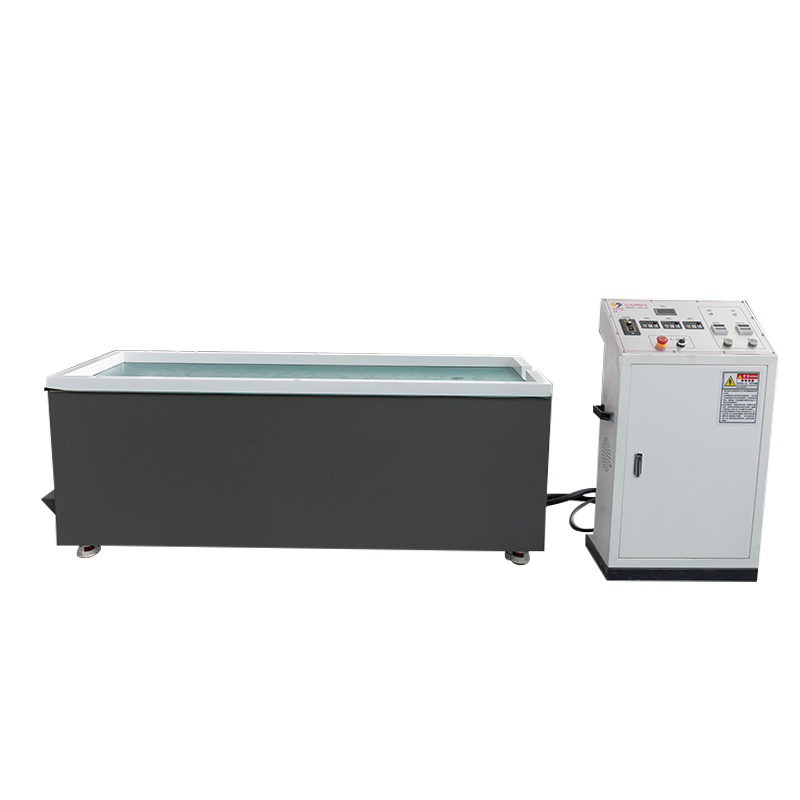

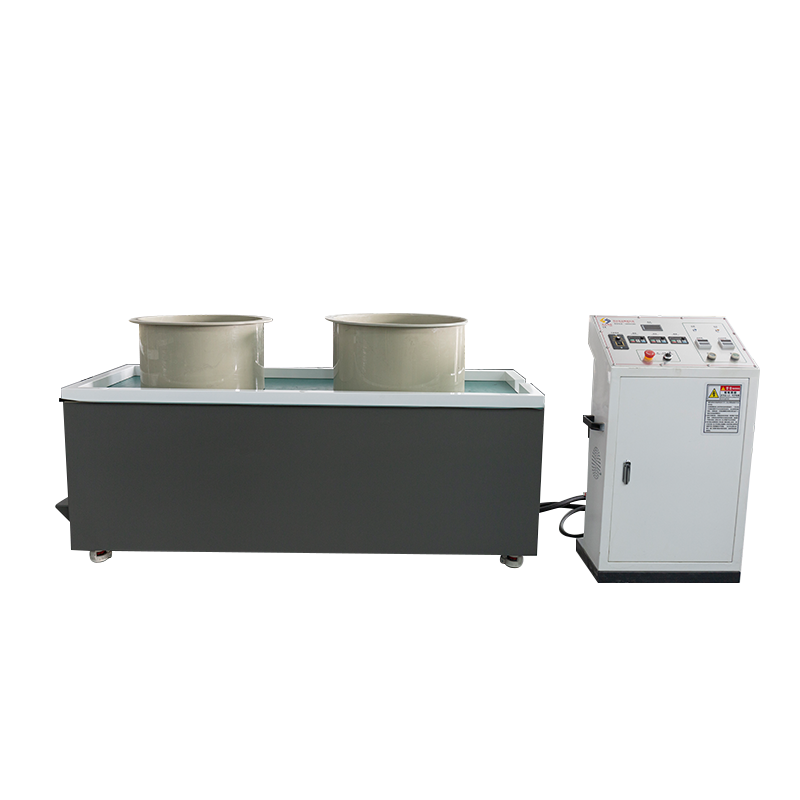

SY1200 Horizontale Hub-/Langbett-Industrie-Magnetentgratpoliermaschine

Positionierungs- und Übersetzungstechnologie: Der SY1200 ist der erste der Serie, der über eine zusammengesetzte Bewegungsbahn verfügt, die „Magnetische Rotation + reziproke Übersetzung“ kombiniert Es wurde speziell entwickelt, um die Herausforderungen der Oberflächenveredelung für Komponenten mit langen Wellen, Rohren und Arrays (z. B. Präzisionsführungsschienen, medizinische Katheter, längliche Kühlkörper) zu lösen. Der einzigartige Translationsmechanismus treibt das Magnetfeld in einer linearen Hin- und Herbewegung über das Bett an, wodurch Schleif-Totzonen oder „Zebra-Muster“, die häufig in statischen Magnetfeldern zu sehen sind, eliminiert werden und eine gleichmäßige Rauheit (Ra) über die gesamte Werkstücklänge gewährleistet wird.
Kapazität und Bettkonfiguration: Das Gerät verfügt über ein offenes horizontales Bettdesign, bietet einen Arbeitstisch von 1100*620 mm und ist standardmäßig mit einem großen rechteckigen Schleiftank mit den Maßen 1000*500*250 mm ausgestattet. Die maximale Verarbeitungskapazität wird auf einen Referenzwert von 0–35 kg erhöht. Dieses Seitenverhältnis ermöglicht die Lay-Flat-Verarbeitung von Werkstücken mit einer Länge von fast 1 Meter, verhindert ein Verwickeln des Werkstücks und verbessert die volumetrische Effizienz pro Charge erheblich.

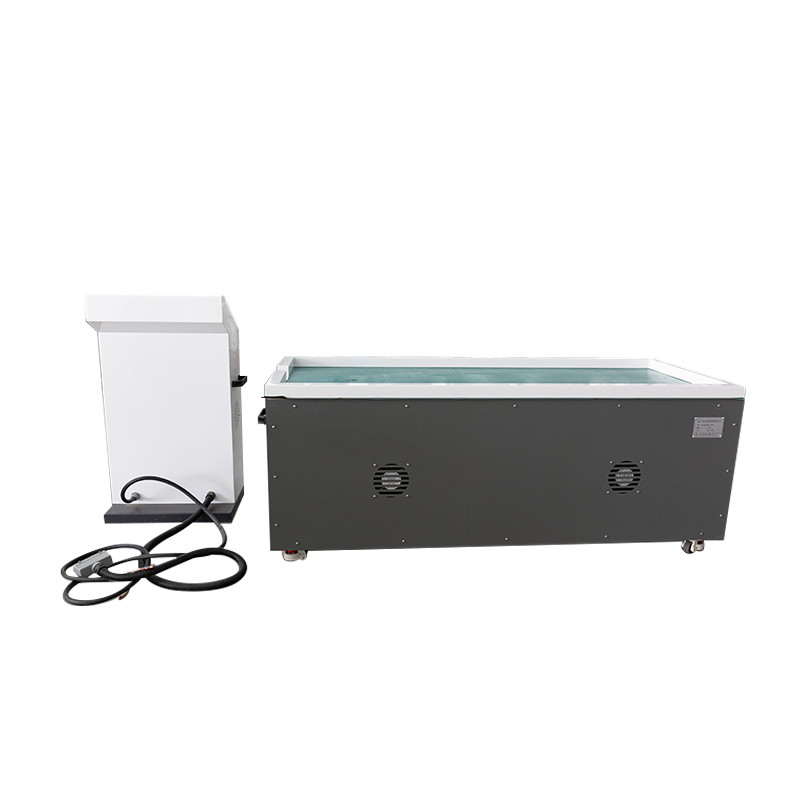

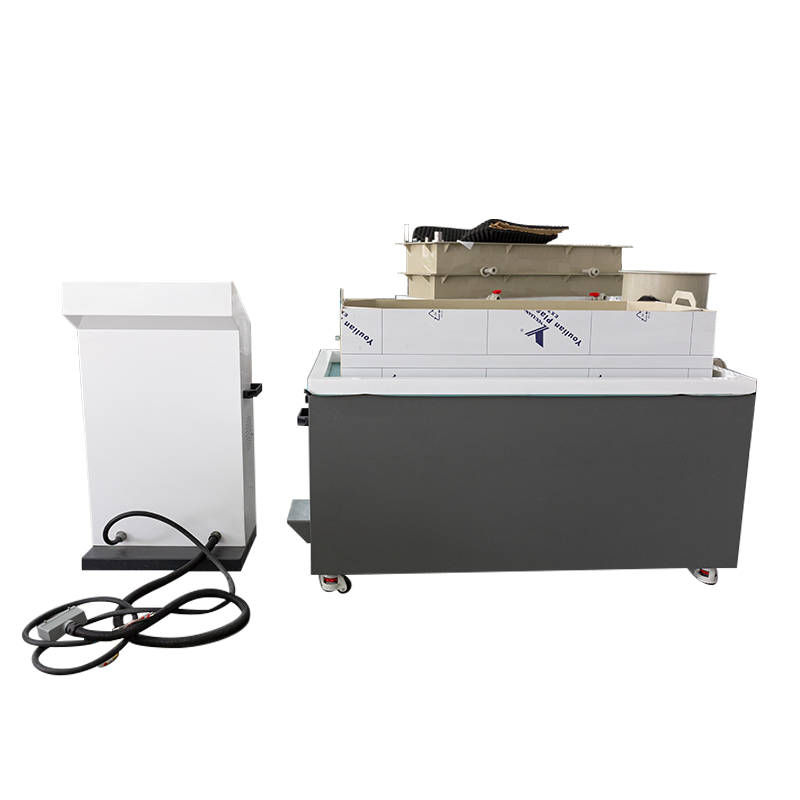

Geteilte Architektur und Leistung: Um sich an anspruchsvolle Industrieumgebungen anzupassen, verwendet der SY1200 eine geteilte mechanisch-elektrische Architektur. Die Hauptmaschine misst 1200*720*730 mm, während Präzisionssteuereinheiten in einem separaten Schrank (550350980 mm) untergebracht sind. Dieses Design isoliert elektrische Komponenten effektiv von hochfrequenten mechanischen Vibrationen und Flüssigkeitsstrichen. Angetrieben von einem 4-kW-Industriemotor und einer dreiphasigen AC380V-Versorgung bietet es ausreichend Drehmoment für Verbundbewegungen unter hoher Belastung.
Prozesssteuerung und Stabilität: Das System unterstützt eine Geschwindigkeitsregelung mit variabler Frequenz von 0–60 Hz und integrierter Steuerung für Vorwärts-/Rückwärtsdrehung und Translation. Mit einem Nettogewicht von 380 kg bietet das Hochleistungsbett eine außergewöhnliche Steifigkeit für die Übersetzung über lange Hubstrecken, gewährleistet ein dynamisches Gleichgewicht auch bei voller Belastung von 35 kg und verlängert die Lebensdauer mechanischer Getriebekomponenten.
Standardversorgung: Das Paket wird streng nach Industriestandards geliefert und enthält 8 kg Magnetstifte aus Edelstahl SUS304 und 50 kg spezielle Mahlflüssigkeit. Die Standardkonfiguration umfasst 2 rechteckige Mahlbehälter, 1 Trennsieb und 1 Stiftabscheider, was eine sofortige Massenproduktion länglicher Teile nach der Installation ermöglicht.
